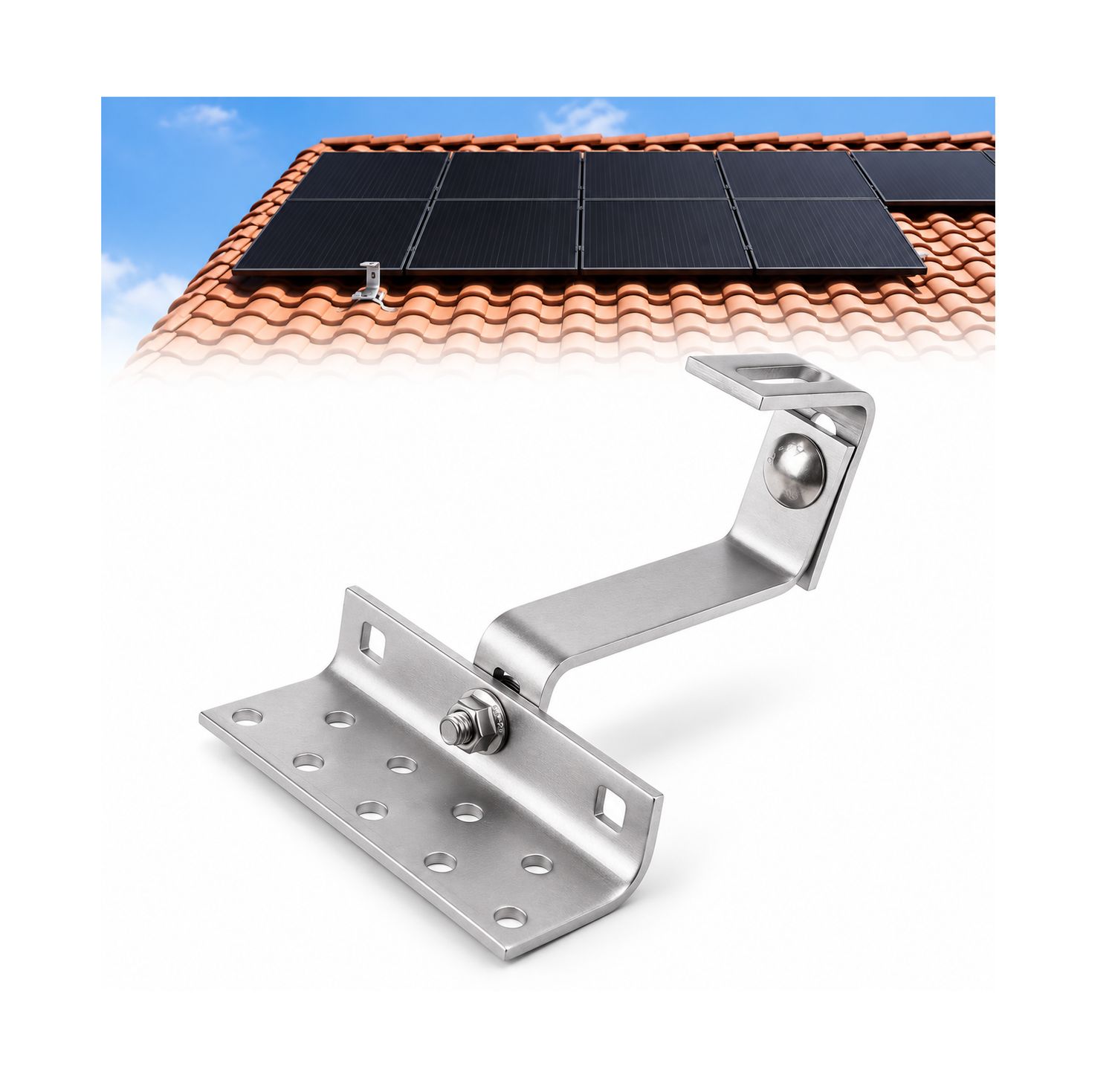

Premium-Dachhaken Edelstahl – 3-fach verstellbar, 145 mm

Der westmünsterland SOLAR Premium-Dachhaken ist eine robuste und flexibel einstellbare Befestigungslösung für die Montage von Photovoltaikanlagen auf klassischen Pfannendächern.

Durch die 3-fache Verstellmöglichkeit lässt sich der Dachhaken besonders gut an unterschiedliche Dachaufbauten, Lattungen und Ziegelhöhen anpassen. Das erleichtert eine saubere Ausrichtung der Montageschienen und sorgt für eine stabile Basis der gesamten PV-Unterkonstruktion.

Gefertigt aus hochwertigem Edelstahl, ist der Dachhaken korrosionsbeständig und für den dauerhaften Einsatz im Außenbereich ausgelegt.

Flexibel anpassbar

Der Vario-Dachhaken kann an mehreren Punkten eingestellt werden und bietet dadurch deutlich mehr Spielraum bei der Montage als starre Standard-Dachhaken.

Das ist besonders hilfreich, wenn Dachziegel, Konterlattung oder Sparren nicht exakt auf gleicher Höhe liegen.

Durch die variable Bauhöhe von ca. 40 bis 50 mm lässt sich die Position der Montageschiene präzise anpassen.

Massive Ausführung für eine sichere PV-Montage

Mit einer Gesamthöhe von 145 mm, einem Hakenquerschnitt von 30 × 5 mm und einer stabilen Grundplatte ist der Dachhaken für eine zuverlässige Befestigung der PV-Unterkonstruktion ausgelegt.

Die vorhandene M10-Aufnahme ermöglicht die Verbindung mit passenden PV-Montageprofilen beziehungsweise Schienenbefestigungen.

Ihre Vorteile auf einen Blick

✔ 3-fach verstellbarer Vario-Dachhaken

✔ Hochwertiger Edelstahl

✔ Korrosionsbeständig und langlebig

✔ Für Photovoltaik-Unterkonstruktionen auf Pfannendächern

✔ Variable Bauhöhe von ca. 40–50 mm

✔ M10-Aufnahme für Montageschienen

✔ Stabile Grundplatte

✔ Flexible Anpassung an unterschiedliche Dachaufbauten

✔ Ideal für professionelle und private PV-Montagen

Technische Daten

Produkt: Premium-PV-Dachhaken / Vario-Dachhaken

Material: Edelstahl

Ausführung: 3-fach verstellbar

Gesamthöhe: 145 mm

Grundplatte: 54 × 140 × 4 mm

Haken: 30 × 5 mm

Bauhöhe: ca. 40–50 mm

Befestigungsbohrungen: 9 × 9 mm

Langloch: 46 × 10 mm

Profilaufnahme: M10

Gewicht: ca. 0,7 kg

Typischer Einsatzbereich

Der Dachhaken eignet sich für die Montage von PV-Unterkonstruktionen auf geneigten Dächern mit Dachpfannen beziehungsweise Dachziegeln.

Er wird auf der tragenden Dachkonstruktion befestigt und bildet anschließend die Verbindung zur Montageschiene, auf der die Solarmodule montiert werden.

Bitte beachten Sie, dass die Eignung des Dachhakens immer von der jeweiligen Dachkonstruktion, der vorhandenen Dacheindeckung sowie den statischen Anforderungen vor Ort abhängt.

Hinweis zur Montage

Für eine dauerhaft sichere Photovoltaikanlage sollte die Unterkonstruktion immer entsprechend der vorhandenen Dachkonstruktion und den örtlichen Wind- und Schneelasten ausgelegt werden.

Die Befestigung des Dachhakens muss auf einem tragfähigen Untergrund erfolgen. Die Dachziegel dürfen durch den Dachhaken nicht dauerhaft unter Spannung gesetzt werden.
