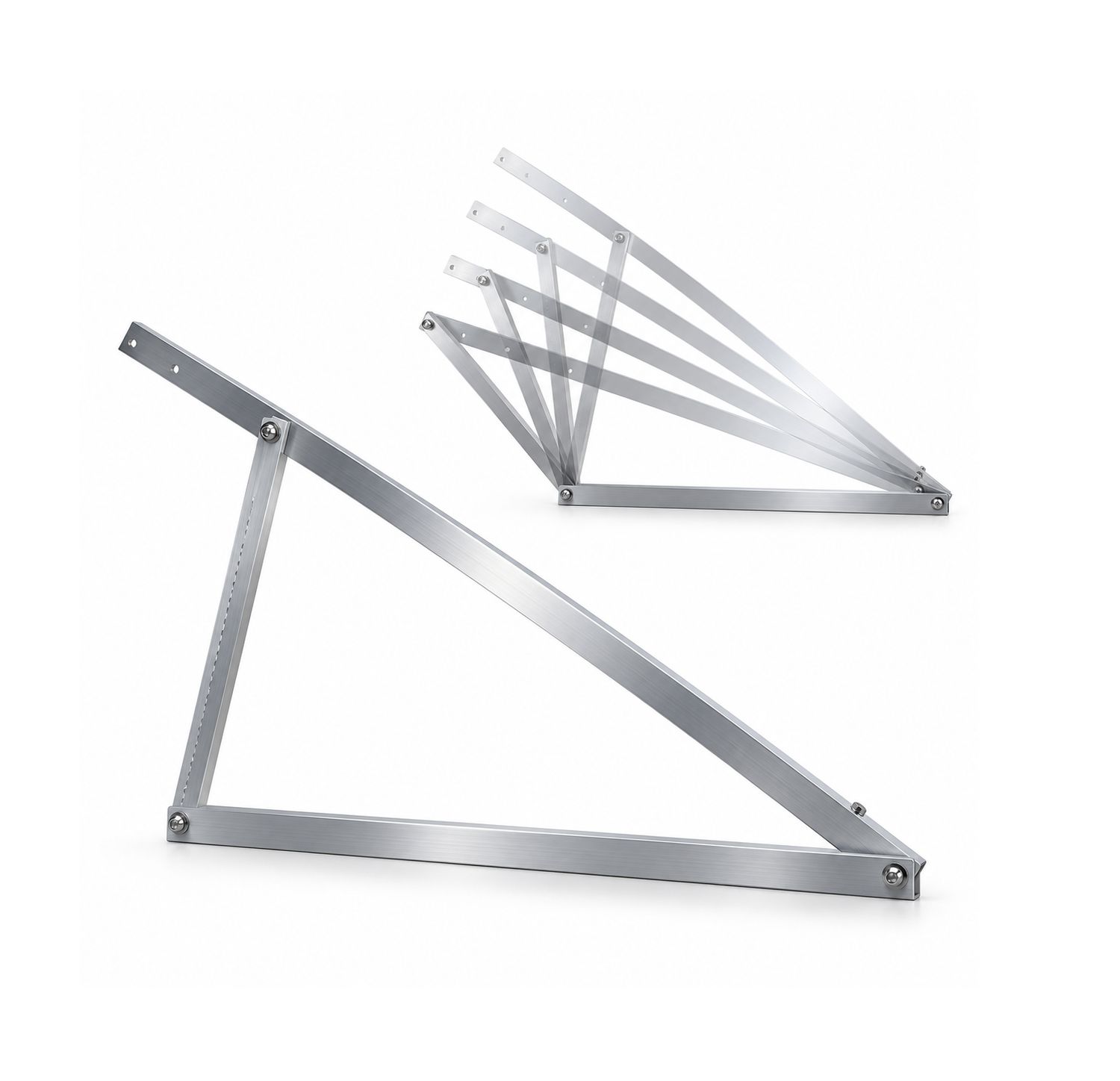

PV-Montagedreieck 15–30° – verstellbar für Flachdach- und Hochkantmontage

Das westmünsterland SOLAR Montagedreieck ist eine robuste und flexibel einstellbare Unterkonstruktion für die Montage von Photovoltaikmodulen auf Flachdächern.

Es eignet sich speziell für die Hochkant- bzw. vertikale Montage von Solarmodulen und ermöglicht eine flexible Neigung von 15°, 20°, 25° oder 30°. So lässt sich die Modulstellung optimal an die jeweilige Einbausituation und gewünschte Ausrichtung anpassen.

Flexible Neigung für unterschiedliche Anforderungen

Je nach Standort, Dachfläche und gewünschter Ausrichtung kann die Neigung des Montagedreiecks angepasst werden.

Zur Auswahl stehen:

• 15°
• 20°
• 25°
• 30°

Dadurch kann die Aufständerung individuell an die örtlichen Gegebenheiten angepasst werden.

Hochwertige Aluminium-Ausführung

Gefertigt wird das Montagedreieck aus Aluminium 6060.

Das verwendete Winkeleisen mit 40 × 40 × 3 mm sorgt für eine stabile Konstruktion bei gleichzeitig vergleichsweise geringem Gewicht.

Die Aluminium-Ausführung ist korrosionsbeständig und für den dauerhaften Einsatz im Außenbereich geeignet.

Ideal für Flachdachmontage

Das Montagedreieck eignet sich besonders für:

✔ Flachdächer

✔ Garagen

✔ Carports

✔ Nebengebäude

✔ geeignete Freiflächen

Die Konstruktion dient als Basis zur Aufständerung der Solarmodule und kann je nach Montagekonzept befestigt oder entsprechend ballastiert werden.

Ihre Vorteile auf einen Blick

✔ Für Hochkantmontage von PV-Modulen

✔ Neigung flexibel einstellbar von 15° bis 30°

✔ Vier feste Winkelpositionen: 15°, 20°, 25°, 30°

✔ Robuste Ausführung aus Aluminium 6060

✔ Winkeleisen 40 × 40 × 3 mm

✔ Befestigungsbohrungen für M10

✔ Korrosionsbeständig und langlebig

✔ Ideal für Flachdach- und Aufständerungsmontagen

✔ Einfache Anpassung an unterschiedliche Einbausituationen

Technische Daten

Produkt: PV-Montagedreieck / Aufständerung

Montageart: Hochkant / vertikal

Material: Aluminium 6060

Winkeleisen: 40 × 40 × 3 mm

Neigungswinkel: 15°, 20°, 25°, 30°

Befestigungsbohrungen: M10

Gesamtabmessungen: ca. 1.500 × 580 × 1.050 mm

Hinweis zur Montage

Das Montagedreieck bildet die tragende Aufständerung für die PV-Module.

Die konkrete Befestigung bzw. Ballastierung muss entsprechend dem Dachaufbau sowie den örtlichen Wind- und Schneelasten ausgelegt werden.

Bei Flachdächern sollte außerdem darauf geachtet werden, dass die Dachhaut nicht beschädigt wird und die Lasten gleichmäßig verteilt werden.

Verfügbare Lieferoptionen

• Kostenlose Abholung in unserem Lager in 46414 Rhede
• Versand per GLS: 6,99 € inkl. MwSt.
• Versandkostenfrei ab 99 € Bestellwert
