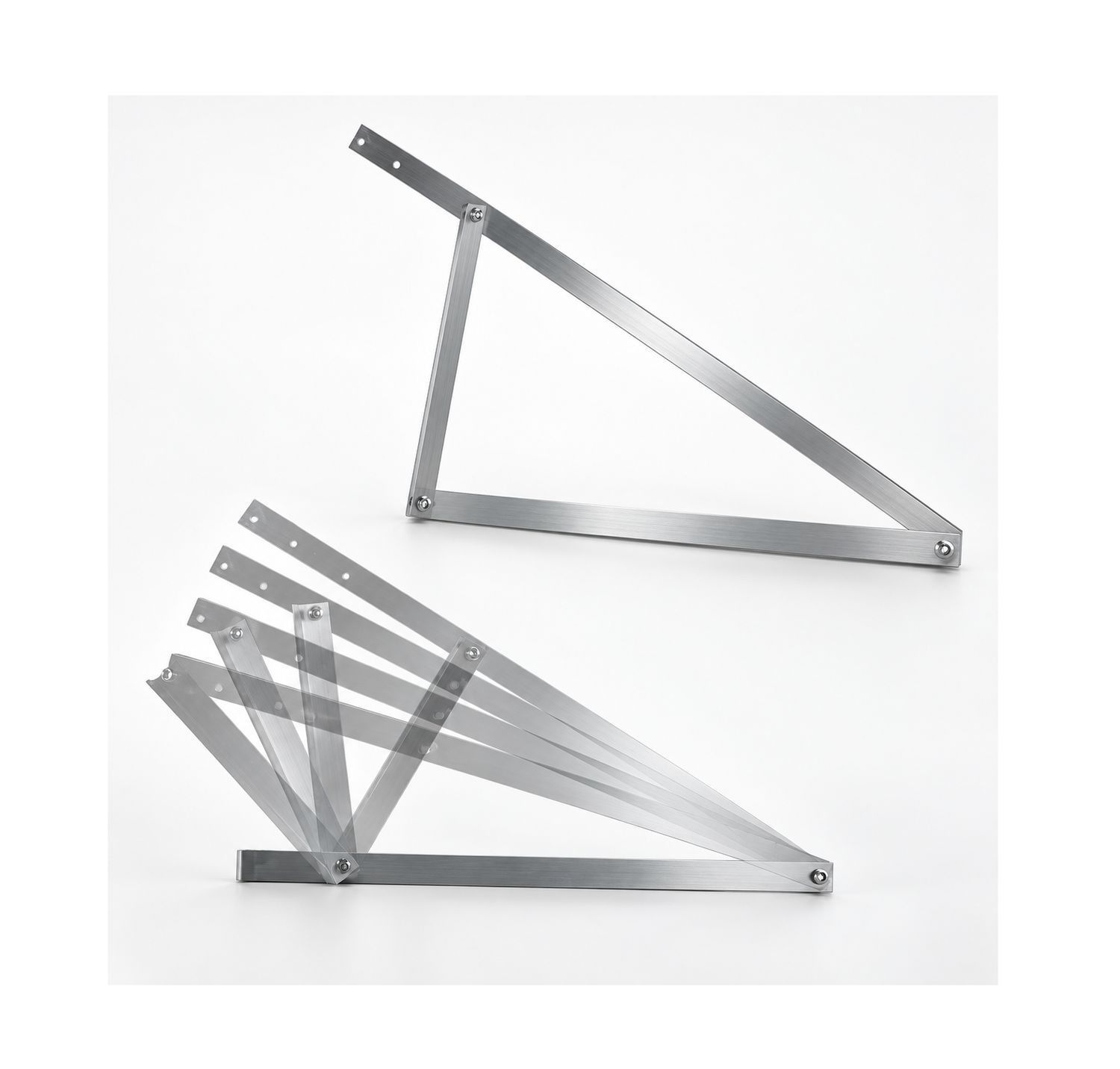

PV-Montagedreieck 15–30° – verstellbar für Flachdach- und Quermontage

Das westmünsterland SOLAR Montagedreieck für horizontale Modulmontage ist eine stabile und flexibel einstellbare Aufständerung für Photovoltaikmodule auf Flachdächern und Dächern mit geringer Neigung.

Die Konstruktion ist speziell für die Quermontage bzw. horizontale Montage von Solarmodulen ausgelegt und lässt sich in vier festen Neigungswinkeln einstellen: 15°, 20°, 25° oder 30°. Damit kann die Modulneigung optimal an die jeweilige Einbausituation angepasst werden.

Flexible Neigung für eine optimale Ausrichtung

Der richtige Neigungswinkel spielt bei der Ausrichtung einer Photovoltaikanlage eine wichtige Rolle. Mit diesem Montagedreieck können Sie die Modulstellung flexibel an Standort, Dachfläche und gewünschte Ausrichtung anpassen.

Zur Auswahl stehen:

• 15°
• 20°
• 25°
• 30°

Dadurch eignet sich das Montagedreieck für unterschiedlichste Flachdach- und Aufständerungslösungen.

Für horizontale / quer montierte Solarmodule

Diese Ausführung ist speziell für die horizontale bzw. querliegende Montage von Photovoltaikmodulen vorgesehen.

Mit Abmessungen von ca. 980 × 371 × 850 mm bietet das Montagedreieck eine kompakte und stabile Basis für die Aufständerung moderner Solarmodule.

Hochwertiges Aluminium 6060

Gefertigt wird die Konstruktion aus robustem Aluminium 6060.

Die verwendeten Winkelprofile mit 40 × 40 × 3 mm bieten eine hohe Stabilität bei gleichzeitig geringem Eigengewicht. Das Material ist korrosionsbeständig und eignet sich damit hervorragend für den dauerhaften Einsatz im Außenbereich.

Ihre Vorteile auf einen Blick

✔ Speziell für horizontale / Quermontage von PV-Modulen

✔ Vier einstellbare Neigungswinkel: 15°, 20°, 25° und 30°

✔ Ideal für Flachdächer und Dächer mit geringer Neigung

✔ Robuste Ausführung aus Aluminium 6060

✔ Winkelprofil 40 × 40 × 3 mm

✔ Befestigungsbohrungen M10

✔ Korrosionsbeständig und langlebig

✔ Leichte und dennoch stabile Konstruktion

✔ Verbindungselemente bereits im Lieferumfang enthalten

Technische Daten

Produkt: PV-Montagedreieck / Aufständerung
Montageart: horizontal / quer
Material: Aluminium 6060
Winkelprofil: 40 × 40 × 3 mm
Neigungswinkel: 15°, 20°, 25°, 30°
Befestigung: M10
Abmessungen: ca. 980 × 371 × 850 mm

Verbindungselemente inklusive

Die zur Einstellung und Montage des Montagedreiecks erforderlichen Verbindungselemente sind bereits Bestandteil der Konstruktion.

Enthalten sind unter anderem:

• Sechskantschrauben M10 nach DIN 933
• Flanschmuttern M10 nach DIN 6923

Damit ist das Montagedreieck für die weitere Montage Ihrer PV-Unterkonstruktion vorbereitet.

Typische Einsatzbereiche

Das Montagedreieck eignet sich besonders für:

• Flachdächer
• Garagen
• Carports
• Nebengebäude
• geeignete Freiflächen
• horizontale Aufständerung von Solarmodulen

Hinweis zur Montage

Das Montagedreieck bildet die tragende Aufständerung für das Solarmodul. Die konkrete Befestigung oder Ballastierung muss entsprechend dem vorhandenen Untergrund sowie den örtlichen Wind- und Schneelasten ausgelegt werden.

Bei der Montage auf Flachdächern sollte außerdem darauf geachtet werden, dass die Dachhaut geschützt und die auftretenden Lasten gleichmäßig verteilt werden.

Verfügbare Lieferoptionen

• Kostenlose Abholung in unserem Lager in 46414 Rhede
• Versand per GLS: 6,99 € inkl. MwSt.
• Versandkostenfrei ab 99 € Bestellwert

Datenblätter & technische Unterlagen

Alle verfügbaren Datenblätter, Handbücher, Installationsanleitungen und Konformitätsbescheinigungen finden Sie auch in unserem Downloadbereich.
